¡Hola! Como proveedor de núcleos de hierro toroidal, he visto de primera mano lo crucial que es optimizar el diseño de estos núcleos para aplicaciones específicas. En esta publicación de blog, compartiré algunos consejos y trucos sobre cómo hacer precisamente eso.
En primer lugar, hablemos de qué es un núcleo de hierro toroidal. Es un núcleo en forma de rosquilla hecho de hierro u otros materiales magnéticos. Estos núcleos se utilizan en una amplia gama de aplicaciones, desde fuentes de alimentación y transformadores hasta inductores y filtros. La forma del núcleo toroidal ofrece varias ventajas sobre otras formas de núcleo, como una menor interferencia electromagnética (EMI) y una mayor eficiencia.
Ahora, entremos en el meollo de la cuestión de optimizar el diseño de un núcleo de hierro toroidal para una aplicación específica. El primer paso es comprender los requisitos de la aplicación. ¿Para qué se utilizará el núcleo? ¿Cuáles son las propiedades eléctricas y magnéticas que se necesitan? Por ejemplo, si el núcleo se va a utilizar en una fuente de alimentación, deberá considerar factores como el voltaje de entrada y salida, la clasificación de corriente y la frecuencia de operación.
Una vez que tenga una comprensión clara de los requisitos de la aplicación, puede comenzar a diseñar el núcleo. Uno de los factores más importantes a considerar es el material del núcleo. Diferentes materiales tienen diferentes propiedades magnéticas, como la permeabilidad y la densidad de flujo de saturación. La elección del material dependerá de los requisitos específicos de la aplicación. Por ejemplo, si necesita un núcleo con alta permeabilidad, puede elegir un material como ferrita. Si necesita un núcleo con alta densidad de flujo de saturación, puede elegir un material como acero al silicio.
Otro factor importante a considerar es el tamaño del núcleo. El tamaño del núcleo dependerá de los requisitos de energía de la aplicación. Un núcleo más grande podrá manejar más potencia, pero también será más caro y ocupará más espacio. Necesitará encontrar el equilibrio adecuado entre tamaño y rendimiento.
Además del material y el tamaño del núcleo, también deberá considerar el diseño del devanado. El diseño del devanado afectará las propiedades eléctricas y magnéticas del núcleo. Por ejemplo, el número de vueltas del devanado afectará la inductancia del núcleo. La forma en que esté dispuesto el devanado en el núcleo también afectará el rendimiento de EMI. Deberá elegir un diseño de bobinado que cumpla con los requisitos específicos de la aplicación.
Ahora, hablemos de algunas aplicaciones específicas y de cómo optimizar el diseño de un núcleo de hierro toroidal para cada una.
Fuentes de alimentación
Las fuentes de alimentación son una de las aplicaciones más comunes de los núcleos de hierro toroidal. En una fuente de alimentación, el núcleo se utiliza para transferir energía desde la entrada a la salida. Para optimizar el diseño de un núcleo de hierro toroidal para una fuente de alimentación, deberá considerar los siguientes factores:
- Voltaje de entrada y salida:El voltaje de entrada y salida de la fuente de alimentación determinará la relación de vueltas del transformador. Deberá elegir un núcleo con una relación de vueltas adecuada para cumplir con los requisitos de voltaje de la aplicación.
- Clasificación actual:La clasificación actual de la fuente de alimentación determinará el tamaño del núcleo. Deberá elegir un núcleo con una clasificación de corriente adecuada para manejar la carga.
- Frecuencia de operación:La frecuencia de funcionamiento de la fuente de alimentación determinará el material del núcleo y el diseño del devanado. Por ejemplo, si la fuente de alimentación funciona a alta frecuencia, puede elegir un núcleo de ferrita y un diseño de devanado que minimice la EMI.
transformadores
Los transformadores son otra aplicación común de los núcleos de hierro toroidal. En un transformador, el núcleo se utiliza para transferir energía de un circuito a otro. Para optimizar el diseño de un núcleo de hierro toroidal para un transformador, deberá considerar los siguientes factores:
- Relación de vueltas:La relación de vueltas del transformador determinará la relación de transformación de voltaje. Deberá elegir un núcleo con una relación de vueltas adecuada para cumplir con los requisitos de voltaje de la aplicación.
- Clasificación de potencia:La potencia nominal del transformador determinará el tamaño del núcleo. Deberá elegir un núcleo con una potencia nominal adecuada para soportar la carga.
- Eficiencia:La eficiencia del transformador dependerá del material del núcleo y del diseño del devanado. Deberá elegir un diseño de núcleo y devanado que maximice la eficiencia del transformador.
Inductores
Los inductores se utilizan en una amplia gama de aplicaciones, como filtros y osciladores. En un inductor, el núcleo se utiliza para almacenar energía en un campo magnético. Para optimizar el diseño de un núcleo de hierro toroidal para un inductor, deberá considerar los siguientes factores:
- Inductancia:La inductancia del inductor dependerá del número de vueltas del devanado y del material del núcleo. Deberá elegir un núcleo con una inductancia adecuada para cumplir con los requisitos de la aplicación.
- Clasificación actual:La clasificación actual del inductor determinará el tamaño del núcleo. Deberá elegir un núcleo con una clasificación de corriente adecuada para manejar la carga.
- Factor Q:El factor Q del inductor dependerá del material del núcleo y del diseño del devanado. Deberá elegir un diseño de núcleo y devanado que maximice el factor Q del inductor.
Filtros
Los filtros se utilizan para eliminar frecuencias no deseadas de una señal. En un filtro, el núcleo se utiliza para crear un circuito resonante. Para optimizar el diseño de un núcleo de hierro toroidal para un filtro, deberá considerar los siguientes factores:
- Frecuencia resonante:La frecuencia de resonancia del filtro dependerá de la inductancia y capacitancia del circuito. Deberá elegir un núcleo con una inductancia adecuada para cumplir con los requisitos de frecuencia de resonancia de la aplicación.
- Ancho de banda:El ancho de banda del filtro dependerá del factor Q del circuito. Deberá elegir un diseño de núcleo y devanado que maximice el factor Q del filtro.
- Pérdida de inserción:La pérdida de inserción del filtro dependerá del material del núcleo y del diseño del devanado. Deberá elegir un núcleo y un diseño de devanado que minimicen la pérdida de inserción del filtro.
En conclusión, optimizar el diseño de un núcleo de hierro toroidal para una aplicación específica requiere una comprensión profunda de los requisitos de la aplicación y las propiedades del material del núcleo y el diseño del devanado. Al considerar factores como el voltaje de entrada y salida, la corriente nominal, la frecuencia de operación, la relación de vueltas, la potencia nominal, la eficiencia, la inductancia, el factor Q, la frecuencia de resonancia, el ancho de banda y la pérdida de inserción, puede elegir un núcleo y un diseño de devanado que cumplan con los requisitos específicos de la aplicación.
Si está buscando un núcleo de hierro toroidal para su aplicación específica, estamos aquí para ayudarlo. Ofrecemos una amplia gama de núcleos de hierro toroidal en diferentes tamaños, materiales y diseños de bobinado. Nuestro equipo de expertos puede ayudarle a elegir el núcleo adecuado para su aplicación y optimizar el diseño para satisfacer sus requisitos específicos.

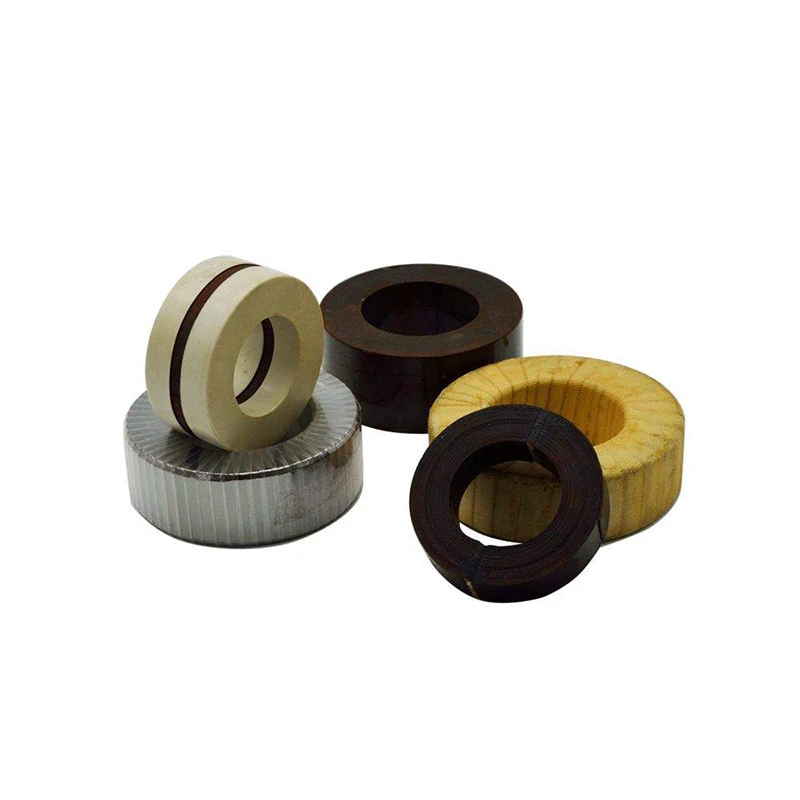

Para obtener más información sobre nuestros núcleos de hierro toroidal para automatización industrial, consulte nuestraNúcleo de hierro usado para automatización industrialpágina.
Si tiene alguna pregunta o desea analizar sus requisitos específicos, no dude en contactarnos. Nos encantaría saber de usted y ayudarlo a encontrar el núcleo de hierro toroidal perfecto para su aplicación.
Referencias
- Grover, FW (1946). Cálculos de inductancia: fórmulas y tablas de trabajo. Publicaciones de Dover.
- McLyman, CW (2004). Manual de diseño de transformadores e inductores (3ª ed.). Prensa CRC.
- Rosa, EB (1908). Las inductancias propias y mutuas de conductores lineales. Boletín de la Oficina de Normas, 4(2), 301 - 344.
